Что такое фотограмметрия?
Введение
Фотограмметрия – это технология, использующая камеру или комбинацию камер для измерения формы, размера и пространственного положения объекта. Короче говоря, эта техника использует фотографию как инструмент и измерения как цель для извлечения информации из 2D-изображения и построения 3D-модели.
Почему фотограмметрия применяется в области 3D-сканирования?
3D-сканирование объединяет оптику, механику, электронику и алгоритмы для измерения и захвата пространственной структуры, размеров и цветовых текстур объектов, создавая точные цифровые 3D-модели. Эта технология преобразует физические объекты в подробные облака точек и цветовые данные, которые могут быть обработаны компьютером. Процесс включает в себя сшивание данных, полученных от маркеров, геометрии или текстур, что может привести к ошибкам. Эти ошибки имеют тенденцию накапливаться, особенно при сканировании крупных объектов размером от нескольких метров до десятков метров.
Чтобы минимизировать накапливающуюся погрешность, в высокоточное 3D-сканирование внедряется технология фотограмметрии. Высокоточный ручной 3D-сканер позволяет эффективно захватывать плотное облако точек измеряемых деталей с маркерами, в то время как фотограмметрическое оборудование снимает масшабные линейки, расположенные вокруг деталей, и маркеры на поверхности деталей под разными углами, чтобы сформировать высокоточные маркеры и кодированную структуру целей в программном обеспечении. Сочетание этих двух данных позволяет контролировать глобальную точность 3D-сканирования крупногабаритных объектов.
Традиционная независимая система промышленной фотограмметрии

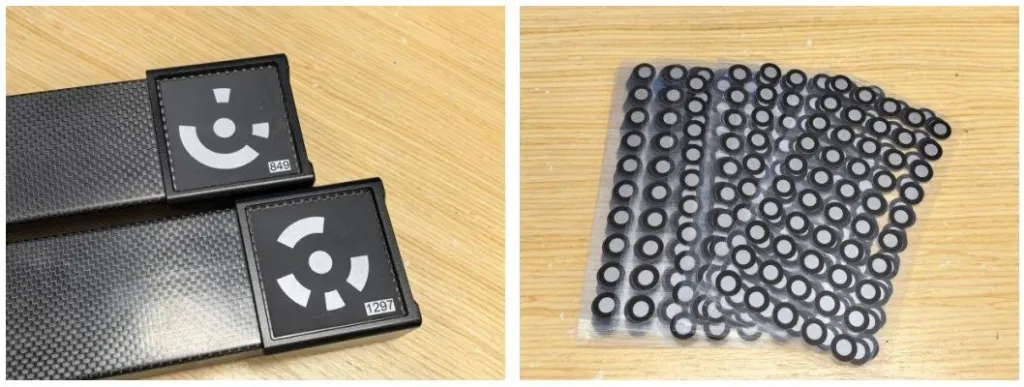

В традиционной промышленной фотограмметрии кодированные маркеры и метки размещаются на поверхности объекта и вокруг него. Камеры высокого разрешения снимают объект под разными углами и с разных позиций, создавая серию фотографий. Затем эти фотографии импортируются в программное обеспечение, которое автоматически рассчитывает пространственное положение кодированных маркеров и меток. Полученные файлы данных могут быть импортированы в программное обеспечение для сбора 3D-данных, что позволяет получить полные 3D-данные.
Недостатки
- Множество ракурсов и требований к фотосъемке: Требуется, чтобы пользователи стояли под разными углами вокруг крупных деталей и делали многочисленные фотографии с фиксированных мест.
- Высокая себестоимость обучения: Для обеспечения стабильной точности операторам требуется большой опыт.
- Сложная настройка кодированных маркеров: Традиционные системы фотограмметрии требуют кодированные маркеры для определения трехмерных пространственных отношений. Процесс расположения маркеров сложен, а и съемка крупных объектов требует большего количества маркеров, что отнимает много времени.
Запатентованная встроенная бинокулярная фотограмметрия от SHINING 3D
В отличие от традиционных методов фотограмметрии, запатентованная встроенная бинокулярная фотограмметрия от SHINING 3D исключает использование кодированных маркеров, сокращая время подготовки как минимум вдвое при сохранении высокого уровня объемной точности.
FreeScan UE Pro, FreeScan UE Pro2, FreeScan Trio, и FreeScan Trak Pro2 оснащены этой передовой технологией фотограмметрии. Благодаря замене камер с высоким разрешением на высокоточные портативные 3D-сканеры и встроенным мысштабным линейкам, эти модели упрощают процесс.
Как использовать нашу фотограмметрию?
Чтобы получить точные данные сеток с помощью ручного 3D-сканера, сначала сделайте многоугольные снимки точно откалиброванных масштабных линеек масштабных линейков, расположенных вокруг объекта. Программное обеспечение сканирования обнаружит маркеры и кодированные маркеры на масштабных линейках, используя их для обеспечения общей точности при сканировании больших объектов.
В качестве примера можно привести FreeScan UE Pro2, который имеет встроенную бинокулярную фотограмметрию. Без использования кодированных маркеров можно эффективно получать точно измеряемые результаты в режиме фотограмметрии с объемной точностью до 0,02 + 0,015 мм/м. Видео ниже демонстрирует весь рабочий процесс.
Преимущества инновационной встроенной фотограмметрии
- Глобальный контроль точности: Оборудование для 3D-сканирования отличается интегрированной функцией со встроенной фотограмметрией, что делает его универсальным и адаптируемым к различным формам объектов. Оно эффективно контролирует глобальную точность 3D-данных для больших заготовок.
- Эффективная, стабильная и простая в использовании: Благодаря непрерывной съемке по всему периметру нет необходимости в съемке с фиксированными точками под определенными углами. Процесс измерения прост, что позволяет даже новичкам снимать под любым углом и сохранять стабильную точность.
- Отображение данных в режиме реального времени: Результаты отображаются на видео в режиме реального времени, обеспечивая высокую наглядность. Отсуствующие углы могут быть быстро дополнены для обеспечения общей точности размеров.
- Удобная и гибкая эксплуатация: Благодаря высокой адаптивности к условиям окружающей среды оборудование может выполнять фотограмметрию на сверхбольших и тяжелых заготовках без необходимости перемещения на открытую площадку.
Заключение
Высокоточная технология 3D-сканирования SHINING 3D в сочетании со встроенной фотограмметрией обеспечивает точное и эффективное решение для оптических измерений, широко используемое в промышленном секторе производства. Эта передовая технология, используемая в таких моделях, как FreeScan UE Pro, FreeScan UE Pro 2, FreeScan Trial и FreeScan Track Pro 2, поддерживает все этапы производства. Это помогает компаниям ускорить разработку продукта, повысить эффективность производства и улучшить качество продукции, что приводит к более совершенным производственным процессам.
