Контроль стекла смартфона требует точных методов ввиду небольшого размера и хрупкости стекла. Однако штангенциркули и координатно-измерительные машины (КИМ) не обеспечивают необходимой точности. Настольный 3D-сканер OptimScan 5M Plus от SHINING 3D — это бесконтактное, высокоточное и эффективное устройство для измерительного контроля.
Contents
Понятие об изогнутых стеклах смартфонов
Изогнутые стекла смартфонов являются неотъемлемой частью их конструкции и дают такие преимущества, как улучшенная эргономика и возможность создавать иммерсивные дисплеи. Изогнутые стекла изготавливаются методом горячего прессования с изгибанием. После обработки вся изогнутая поверхность в определенной степени деформирована. Понимание характера и тенденций этой деформации изогнутой поверхности играет ключевую роль в регулировке параметров технологического процесса и ускорении производства.
Проблемные моменты в контроле изогнутых стекол смартфонов
Контроль изогнутых стекол смартфонов затруднен из-за их небольшого размера, тонкости и кривизны. Традиционные инструменты вроде штангенциркулей не позволяют проводить точные измерения. Кроме того, стекла легко деформируются под давлением. Контактные методы, например измерение с помощью КИМ, приводят к ошибкам и неэффективны при крупносерийном производстве.
Контроль изогнутых стекол с помощью сканера OptimScan 5M Plus
3D-сканирование — полные трехмерные данные всего за 1 минуту
Сканер OptimScan 5M Plus производства компании SHINING 3D раз и навсегда устраняет проблемы, характерные для штангенциркулей и КИМ:
- 1.3D-сканирование позволяет получать трехмерные данные бесконтактным способом. Это исключает риск деформации стекла.
- 2. Сканер OptimScan 5M Plus характеризуется высокой точностью (погрешность не более 0,005 мм) и стабильной воспроизводимостью результатов, при этом время прохода при сканировании не превышает 1,5 секунды, а благодаря автоматическому поворотному столу он позволяет эффективно и точно получать трехмерные данные менее чем за минуту.
- 3. Сканер OptimScan 5M Plus оснащен оптической системой с разрешением 1080p и 5-мегапиксельными промышленными камерами высокого разрешения для получения полных и качественных данных.
3D-контроль — автоматическое формирование протокола контроля всего за 1 минуту
После первоначального программирования маршрута контроля (занимает около 10 минут) импортируем данные 3D-сканирования в ПО для контроля. Оно позволяет всего за 1 минуту автоматически сформировать протокол контроля и построить хроматограмму, на которой наглядно показаны места деформации, точно отображена кривизна изогнутой поверхности и т. д.

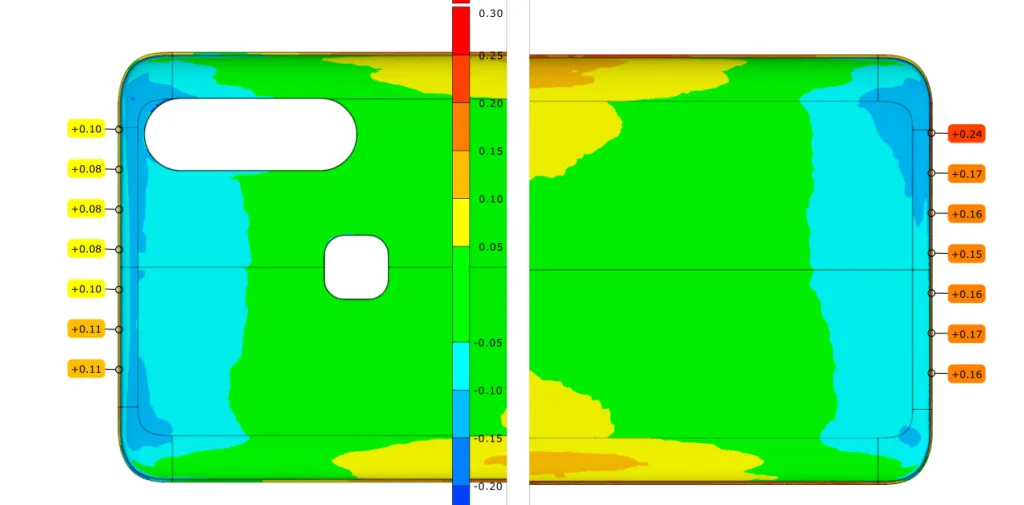

Анализ вариаций кривизны изгибов с четырех сторон
Визуальный анализ тенденций деформации
В заключение следует отметить, что сканер OptimScan 5M Plus позволяет преодолевает ограничения традиционного метода контроля изогнутых стекол смартфонов, демонстрируя высокую точность и эффективность. Кроме того, он помогает точно анализировать деформацию, оптимизировать производственные процессы и повышать их эффективность.
Нужна помощь в решении проблем, связанных с контролем хрупких изогнутых стекол? Узнайте, как метрологическое решение компании SHINING 3D поможет вам усовершенствовать контроль качества и обеспечить превосходное качество продукции.
