В этой статье мы расскажем о последнем обновлении программного обеспечения для EINSTAR VEGA, которое значительно улучшит процесс работы и расширит функциональность устройства.
Перемотка сканирования
Появилась новая функция перемотки облака точек во время сканирования, которая позволяет удалить ненужные данные после паузы и возобновить сканирование с любой уже отсканированной области.
Вы можете использовать индикатор прогресса в нижней части данных для перемотки на нужную вам позицию. Устройство предоставляет удобный предварительный просмотр состояния в реальном времени на каждом сканированном кадре облака точек и маркеров.
Выбор диапазона разрешения перед сканированием

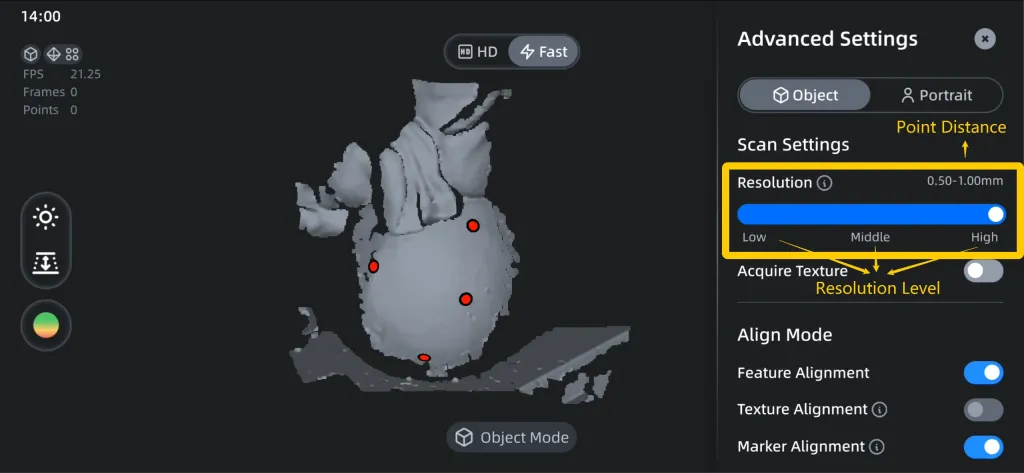

Производитель добавил строку для настройки разрешения перед сканированием в режимах HD и Fast Mode. Теперь вы можете выбрать диапазон разрешения сканирования (расстояние между точками) в зависимости от требований к конечному разрешению данных сетки.
Кроме того, порог индикатора качества данных был отрегулирован в соответствии с выбранным диапазоном расстояния между точками. ПО предоставляет оперативную обратную связь о качестве сканирования, позволяя вам убедиться, что данные отвечают требуемому уровню.
В таблице ниже показано расстояние между точками и рабочее расстояние, соответствующее различным уровням разрешения.
| Режим быстрого сканирования | Глубина резкости | Расстояние между точками |
| Низкое | 350-1500мм | ≥3мм |
| Среднее | 350-1500мм | 1-3мм |
| Высокое | 350-750мм | 0,5-1мм |
| Режим HD | Глубина резкости | Расстояние между точками |
| Низкое | 100-300мм | ≥0,5мм |
| Среднее | 100-260мм | 0,25-0,5мм |
| Высокое | 100-220мм | 0,1-0,25мм |
Оптимизация процесса сканирования в режиме HD и увеличение рабочего расстояния
SHINING 3D улучшили качество отслеживания в режиме HD, уменьшив шум, возникающий в процессе сканирования, и увеличив максимальное расстояние сканирования до 300 мм.
Примечание: Для активации этих изменений в режиме HD необходимо сначала откалибровать Vega.

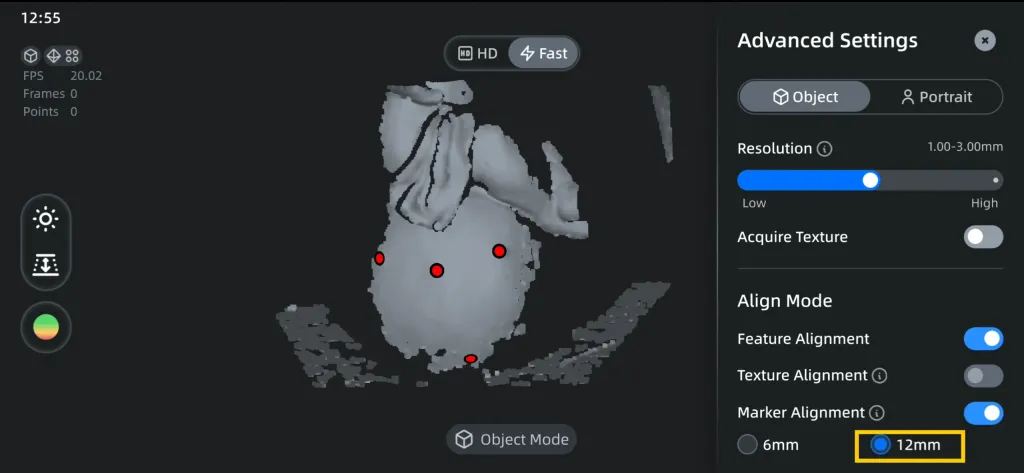

Поддержка 12-миллиметровых маркеров в быстром режиме
Компания добавила функцию распознавания 12-мм маркеров, чтобы удовлетворить потребности тех пользователей, для которых важнее всего эффективность сканирования и сокращение числа маркеров. Это особенно полезно при работе с крупными объектами, не имеющими уникальную геометрию.
Благодаря этой новой функции EINSTAR VEGA обеспечивает стабильное распознавание и выравнивание маркеров на рабочих расстояниях в пределах 1250 мм, предлагая новый уровень эффективности при сканировании крупных объектов с меньшим количеством маркеров и улучшая адаптацию к работе на открытом воздухе.
Поддержка гибридного выравнивания в режиме быстрого сканирования
Вы можете выбрать выравнивание по геометрии одновременно с настройкой выравнивания по маркерам в режиме быстрого сканирования для работы с крупными объектами. Появляется возможность нанесения маркеров только на части объекта, имеющих повторяющуюся геометрию.
При этом производитель советует использовать выравнивание исключительно по маркерам во время сканирования объектов с полностью схожей геометрией. Ниже приведен пример такого изделия.
Измерение модели
Производитель добавил функцию измерения в VEGA APP, поддерживающую два типа измерения размеров:
Bounding Box
Используется для измерения минимальных пространственных размеров, занимаемых объектом в трехмерном пространстве. Его значения определяются объемом параллелепипеда, который точно соответствует контурам объекта и выравнивается параллельно осям x, y и z.
Расстояние
Линейное расстояние от точки A до точки B – это кратчайший путь между ними:
Geodesic On: Кратчайший путь по поверхности объекта.
Geodesic Off: Кратчайший «сквозной» путь.
С помощью этих инструментов измерения VEGA может также работать в качестве «цифровой линейки» для быстрой оценки пространственных размеров объектов.
Другие обновления
- VEGA запоминает настройки предыдущего режима сканирования при переключении на другой.
- Редактирование цвета после создания сетки и наложения текстуры.
- Изменение уведомления перед началом сканирования с «Starting» на «Hold Steadily», что важно для поддержания стабильного положения сканера по отношению к объекту в начале нового сканирования.
- Поддержка поверхностного выделения при редактировании сетки. С помощью этой функции можно выборочно удалять только необходимые данные на текущей поверхности, избегая случайного удаления данных в других перекрывающихся областях. Это обеспечивает более удобную обработку сетки.
