▪ Источник света Синий лазер+инфракрасный VCSEL
▪ Точность До 0,02 мм
▪ Вес 620g
▪ Компактные размеры 193мм x 63мм x53мм
Габариты: 193 x 63 x 53 мм, вес—620 грамм.
Сканер имеет два источника света: синий лазер и инфракрасный VCSEL (поверхностно-излучающий лазер с вертикальным резонатором). Портативный метрологический сканер работает в четырёх режимах: многострочное сканирование, одно линейное сканирование, сканирование тонкостенных объектов, а также инфракрасное сканирование.
Инновационная комбинация синего лазера и инфракрасного источника света отвечает требованиям различных сценариев промышленного 3D-сканирования.
· Режим множественных линий с 26 или 50 лазерными линиями для стандартного сканирования
· Режим сканирования тонкостенных объектов с 7 параллельными лазерными линиями для передачи мельчайших деталей
· Режим сканирования глубоких отверстий и поднутрений с одиночной лазерной линией
· Режим инфракрасного излучения для быстрого сканирования без использования маркеров
Режимы лазерного сканирования серии FreeScan Combo позволяют достигать точности промышленного уровня до 0,02 мм, что идеально подходит для метрологических применений.
Сканеры серии FreeScan Combo оснащены двумя источниками света в сверхкомпактном корпусе размером всего 193x63x53 мм. Они оснащены синим лазером, инфракрасным VCSEL (поверхностно-излучающий лазер с вертикальным резонатором) и весят всего 620 г.
Инновационная комбинация синего лазера и инфракрасного источника света отвечает требованиям различных сценариев промышленного 3D-сканирования.
· Режим множественных линий с 26 или 50 лазерными линиями для стандартного сканирования
· Режим сканирования тонкостенных объектов с 7 параллельными лазерными линиями для передачи мельчайших деталей
· Режим сканирования глубоких отверстий и поднутрений с одиночной лазерной линией
· Режим инфракрасного излучения для быстрого сканирования без использования маркеров
Режимы лазерного сканирования серии FreeScan Combo позволяют достигать точности промышленного уровня до 0,02 мм, что идеально подходит для метрологических применений.

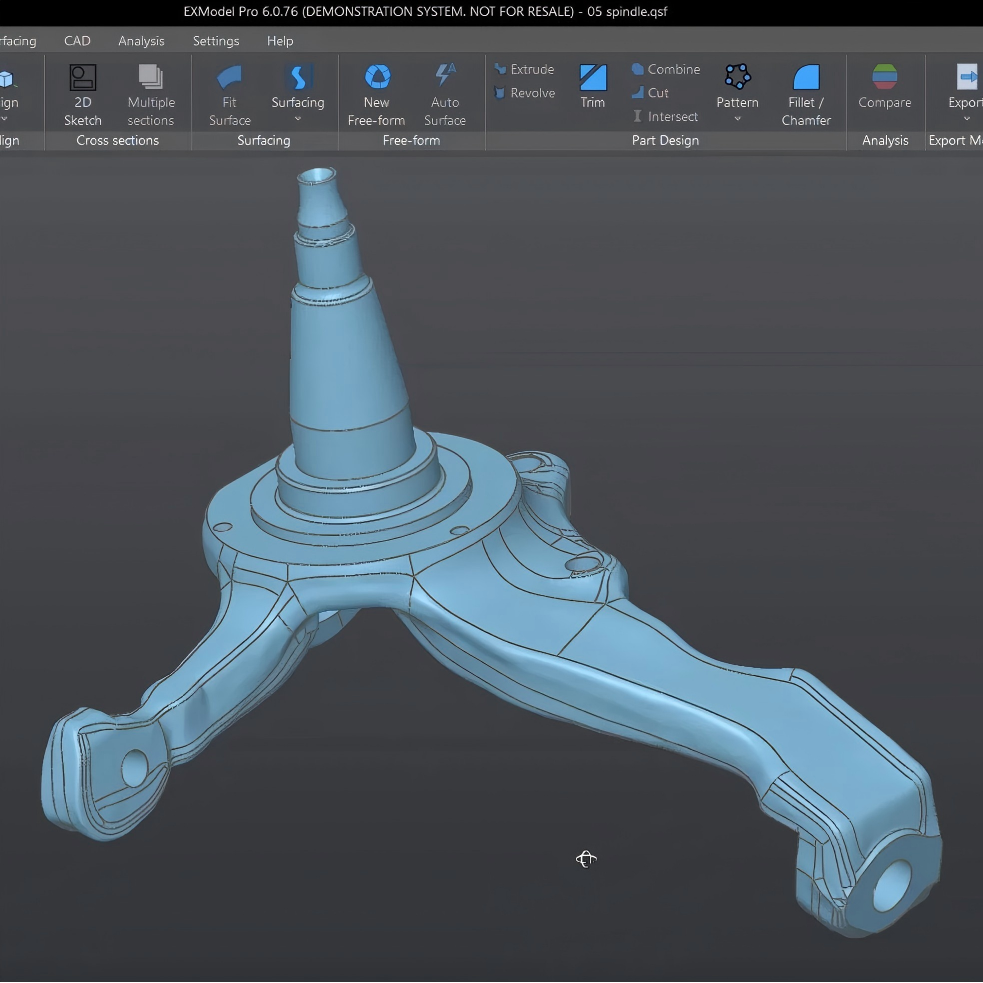

FreeScan Combo может быть использован для проведения точной метрологической проверки, реверс-инжиниринга, в аддитивном производстве. А также найдет свое применение во многих областях промышленности, включая автомобильную, аэрокосмическую, железнодорожную, тяжелую промышленность, производство пресс-форм, литейную и медицинскую отрасли.
Эффективность серии FreeScan Combo в сочетании с гибридной технологией, широким углом обзора и адаптируемостью к типам объектов и поверхностей делают ее универсальной. От контроля, реверс-инжиниринга и проектирования изделий до аддитивного производства и других отраслей промышленности, FreeScan Combo и Combo+ могут легко справиться с широким спектром сценариев использования.
Благодаря синим лазерным и инфракрасным источникам света VCSEL метрологический 3D-сканер FreeScan Combo приносит больше эффективности, продуктивности и прибыльности. Он обладает точностью метрологического уровня, который способен сканировать детали до 0,02 мм.
Лазерное сканирование
Режим сканирования
Многострочное сканирование
Однострочное сканирование
Сканирование тонкостенных обьектов
Инфракрасное сканирование
Источник света
50 лазерных линий (FreeScan Combo+) 26 лазерных линий (FreeScan Combo)
Одна лазерная линия
7 параллельных
лазерных линий
VCSEL Источник
Света
Рабочее
расстояние
300 мм
300 мм
200 мм
300 мм
Скорость сканирования
3,600,000 точек/c
(FreeScan Combo+)
1,860,000 точек/c
(FreeScan Combo)
2,250,000
точек/с
Dimension
Лазерное сканирование
Инфракрасное сканирование
Точность сканирования
до 0.02мм
/
Объемная точность*
0.02 + 0.033 mm/m
0.05+0.1мм/м
Глубина сканирования
360 мм
Мак. 1240 мм
Макс. угол обзора
520 ммx 510 мм
600мм x 600 мм
Расстояние до точки
0.05 мм - 10 мм
0.1мм - 3мм
Класс лазера
Laser Class
Класс Ⅱ (безопаснный для глаз)
2,250,000 points/s
Стандарт подключения
USB 3.0
/
Электропитание
12V , 5.0A
/
Рабочая температура
-20 ~ 40℃
/
Рабочая влажность
10 ~ 90%
200-1240 mm
Сертификация
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50
200-1240 mm
Рекомендуемая конфигурация компьютера
Операционная система: Win10/11, 64bit; Графическая карта: серии NVIDIA GTX/RTX, выше или равная GeForce RTX 3060; Видеокарта : ≥ 6G; Процессор: I7-10700; Объем памяти: ≥ 32GB
430mm x 430 mm
Режим сканирования
Источник света
Рабочее расстояние
Скорость сканирования
Многострочное сканирование
50 лазерных линий (FreeScan Combo+)
26 лазерных линий (FreeScan Combo)
300 мм
Scan mode
Однострочное сканирование
Одна лазерная линия
300 мм
3,600,000 точек/c
(FreeScan Combo+)
1,860,000 точек/c
(FreeScan Combo)
Сканирование тонкостенных объектов
7 параллельных лазерных линий
200 мм
Scan mode
Инфракрасное сканирование
VCSEL источник света
300 мм
Точность сканирования
до 0.02 мм
/
Объемная точность*
0.02 + 0.033 мм/м
0.05+0.1мм/м
Глубина сканирования
360 мм
Мак. 1240 мм
Макс. угол обзора
520 мм x 510 мм
600 мм x 600 мм
Scan mode
Расстояние до точки
0.05 мм-10 мм
0.1мм – 3мм
Класс лазера
Класс II（безопасный для глаз)
2,250,000 points/s
Стандарт подключения
USB 3.0
Электропитание
12V , 5.0A
Рабочая температура
-20 ~ 40℃
Рабочая влажность
10 ~ 90%
Сертификация
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50
Рекомендуемая конфигурация компьютера
Операционная система: Win10/11,64 bit. Графическая карта: серии NVIDIA GTX/RTX, выше или равны GeForce RTX 3060; Видеокарта: ≥6 G; Процессор: I7-10700; Объемпамяти: ≥32ГБ
2,250,000 points/s
