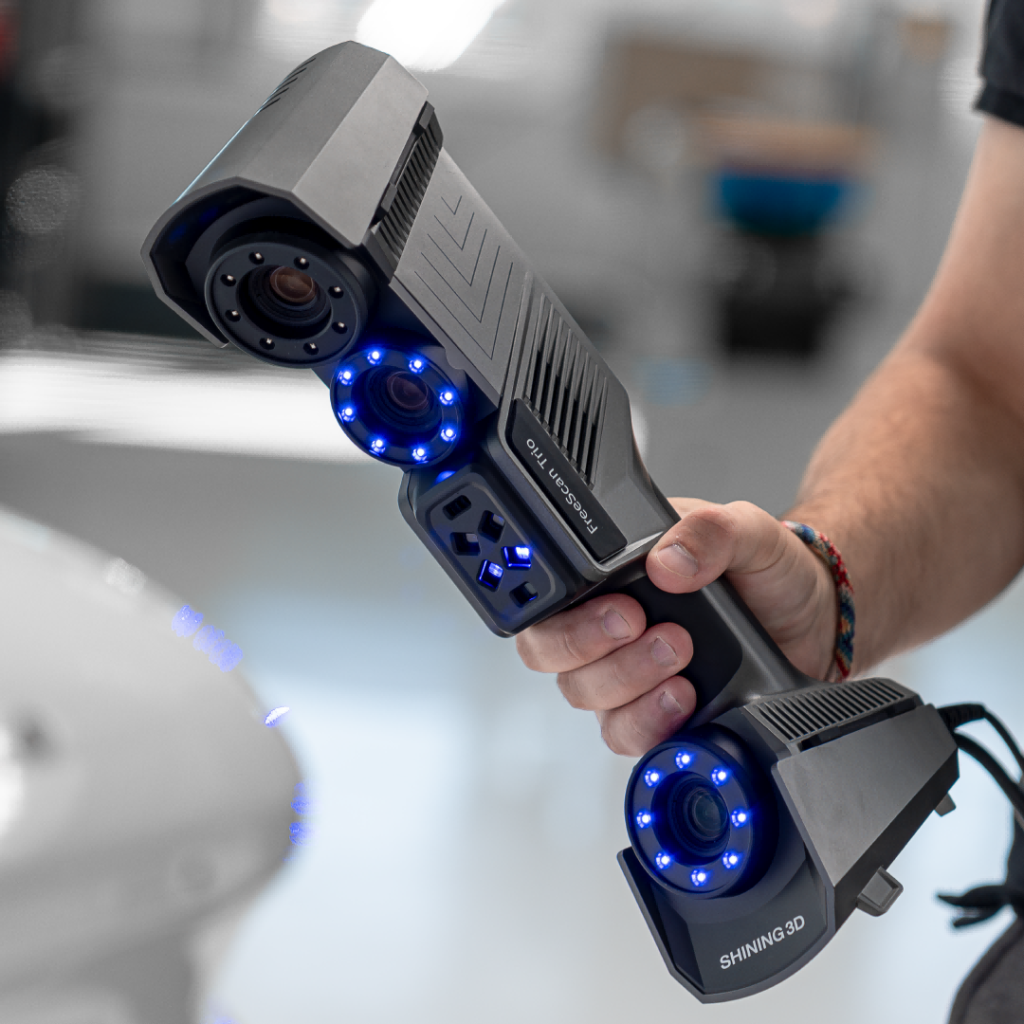

FreeScan Trio
- 98 лазерных линий для сканирования без маркеров
- Скорость до 3 010 000 точек/с
- Три камеры с разрешением 5 мегапикселей
- Точность 0,02 мм при использовании маркеров
- 4 режима сканирования и фотограмметрия на основе видео (VPG)
- РРЦ: 49 500$
Скачать брошюру
Оставить заявку
Интеллектуальная технология самопозиционирования
Сканирование без маркеров
FreeScan Trio использует передовую технологию интеллектуального самопозиционирования для упрощения процесса сканирования. Благодаря 98 лазерным линиям он избавляет от необходимости использовать маркеры и обеспечивает высокую скорость сканирования до 3 010 000 точек в секунду.
3 промышленные камеры с разрешением 5 мегапикселей
Благодаря трем промышленным камерам, каждая из которых имеет разрешение 5 Мп, FreeScan Trio позволяет получить самые тщательные и высококачественные 3D-данные деталей.
Особенности
Передовая технология оптической 3D-метрологии FreeScan Trio - первый в отрасли безмаркерный ручной 3D-сканер, обладающий уникальными инновационными технологиями для решения широкого спектра задач контроля.
Сканирование без маркеров: 98 лазерных линий
Высокоскоростное сканирование: 26 лазерных линий
Cканирование мелких деталей: 7 параллельных линий
Сканирование глубоких отверстий: 26 лазерных линий или одиночная линия
FreeScan Trio обеспечивает стабильную и надежную глобальную точность и результаты сканирования для всех проектов. Аккредитованная CNAS в соответствии с ISO 17025, Лаборатория точности SHINING 3D обеспечивает строгую калибровку оптической метрологии. Основываясь на директивах VDI/ VDE 2634, лаборатория гарантирует прослеживаемость процессов измерения и результатов калибровки. Эта сертифицированная метрологическая система соответствует требованиям ISO и может быть легко интегрирована в ваши процессы контроля качества ISO.
Фотограмметрия на основе видео (VPG)
Отличаясь от традиционных методов фотограмметрии, наша технология фотограмметрии на основе видео (VPG) не требует наклейки кодированных маркеров, сокращает время подготовки как минимум вдвое и обеспечивает высокую объемную точность при сканировании крупных объектов.
ПО FreeScan
Регулируемое разрешение
Возможность изменить разрешение позже в соответствии с вашими потребностями, не перезапуская проект.
Отображение сетки в режиме реального времени
Наше оптимизированное программное обеспечение отображает данные сетки в режиме реального времени, улучшая визуальное качество и экономя время на последующем построении сетки.
Визуализация качества данных
Позволяет визуализировать качество собранных данных непосредственно в программе.
Индивидуальный шаблон сканирования
Экономьте время и обеспечивайте стабильность измерений с помощью индивидуальных настроек сканирования. Нет необходимости устанавливать параметры вручную.
Технические характеристики
| Режим сканирования | Высокоскоростное сканирование | Сканирование глубоких отверстий | Cканирование мелких деталей | Сканирование без маркеров |
| Источник света | 26 лазерных линий | 26 / одиночная лазерная линия | 7 параллельных лазерных линий |
98 лазерных линий |
| Рабочее расстояние | 300 мм | 300 мм | 200 мм | 300 мм |
| Точность | 0,02 мм | / | ||
| Скорость | До 3,010,000 точек/секунду | |||
- Глубина сканирования
- 360 мм
- Угол обзора (FOV)
- 650 x 580 мм
- Обемная точность
- 0.02 + 0.03 мм/м (0.02 + 0.015 мм/м с фотограмметрией)
- Расстояние до точки
- 0.01-3 мм
- Класс лазера
- Класс 2 (безопасный для глаз)
- Интерфейс подключения
- USB 3.0
- Габариты
- 331 x 120 x 76 мм
- Вес
- 985г
- Электропитание
- 12V, 5.0A
- Рабочая влажность
- 10 ~ 90%
- Сертификация
- CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50
- Реконмендуемая конфигурация компьютера
-
OS: Win10, 64 bit; графическая карта: серии NVIDIA GTX/RTX,
выше или равная GeForce RTX 3060；
видеокарта: ≥6G; процессор: I7-10700; объем памяти: ≥64GB
